Mine de houille, dite fosse d'Arenberg de la Compagnie des mines d'Anzin, puis du Groupe de Valenciennes
Œuvre étudiée
Auteur
Copyright
- (c) Région Hauts-de-France - Inventaire général
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Communauté d'agglomération de la Porte du Hainaut
-
Commune
Wallers
-
Lieu-dit
Arenberg
-
Adresse
rue de la Fosse
-
Cadastre
1983
AC
27
;
2015
AC
160
-
Dénominationsmine
-
Précision dénominationmine de houille
-
Appellationsfosse d'Arenberg
-
Parties constituantes étudiées
-
Autres parties constituantesbureau, chevalement, puits d'extraction, puits d'aérage, bâtiment de recette, terril, conciergerie, voie ferrée, cité ouvrière, bains douches, infirmerie, local syndical, hangar industriel, poudrière, bassin de décantation, bâtiment de la machine d'extraction

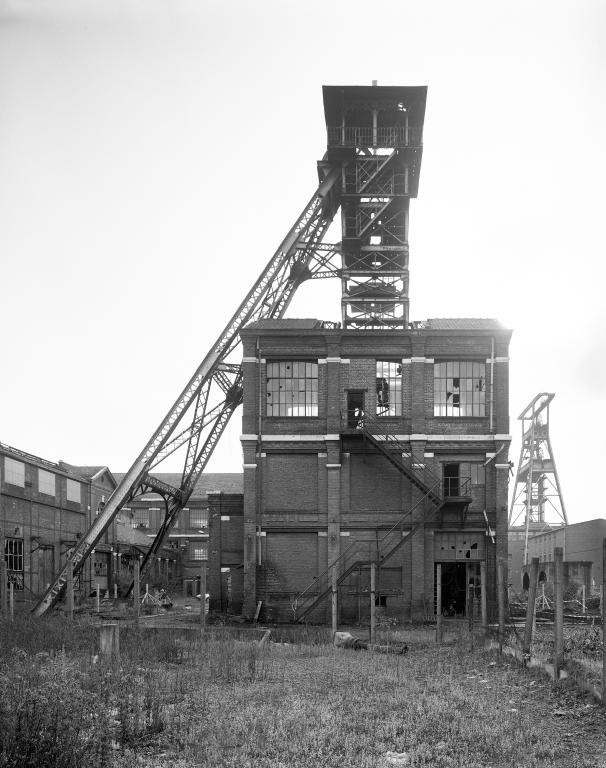

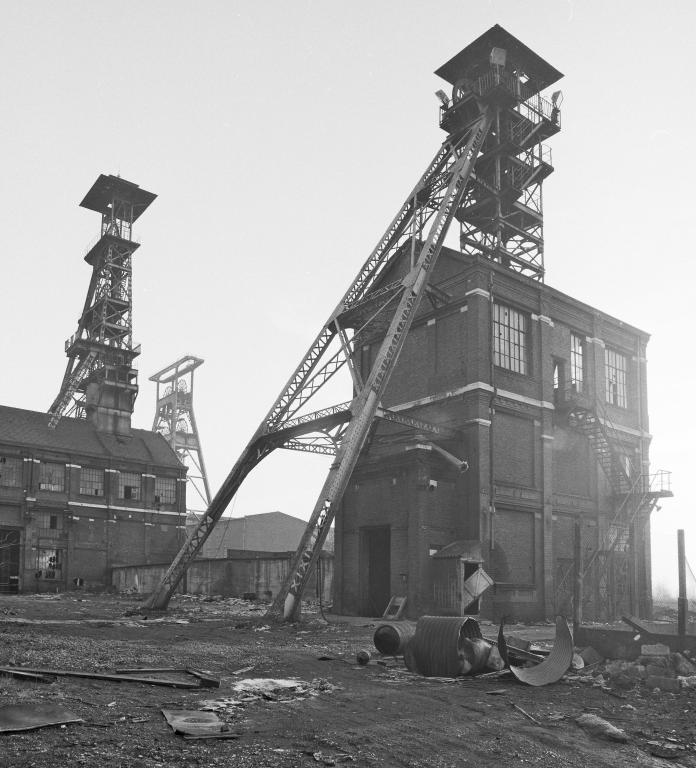

Prévu dès 1875 et autorisée en 1898, la fosse d'Arenberg doit son nom au prince Auguste d'Arenberg, administrateur de la Cie des mines d'Anzin. Deux puits sont foncés en en 1899 et 1900, l'un, de 5 m de diamètre pour l'extraction, l'autre de 3,8 m pour l'aérage. Le système utilisé est la trousse coupante enfoncée dans le sol par des vérins hydrauliques. La fosse, équipée pour l'extraction de 1500 tonnes de charbon en 10 heures, dispose d'un criblage, d'un lavoir, d'une usine à agglomérés et d'une centrale électrique de 600 kW. L'exploitation débute en 1903. La fosse souffre assez peu de la guerre mais, en 1918 l'armée allemande en débâcle, noie les puits. L'extraction reprend en 1920. En 1936 le puits n° 1 est modernisé. L'ancien chevalement est rehaussé et subit une rotation d'un quart de tour afin d'être relié à une nouvelle machine d'extraction, à poulie Koëpe, abritée dans un bâtiment neuf. De fait il est renforcé de deux nouveaux "poussards" (jambes de force). Le puits assure l'extraction et le service. Le puits n° 2 est maintenu dans ses fonctions d'aérage. Pendant la Seconde Guerre mondiale l'extraction est fortement ralentie.

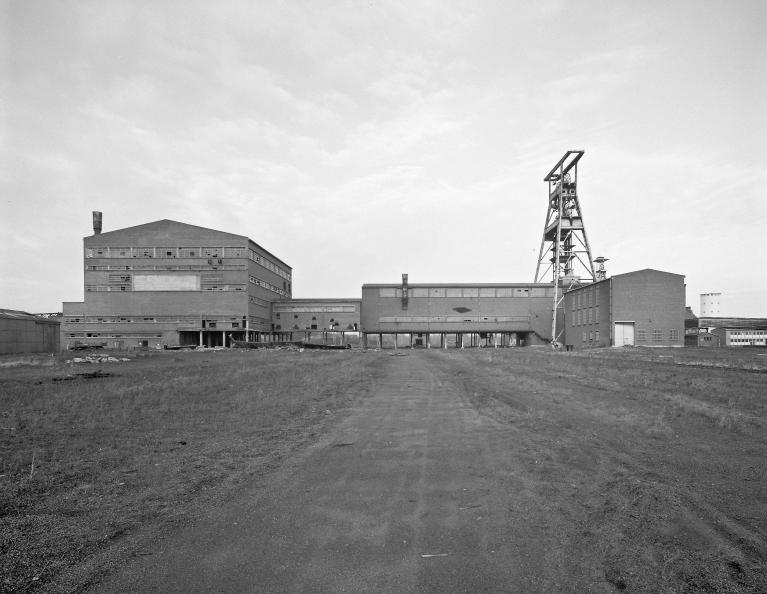

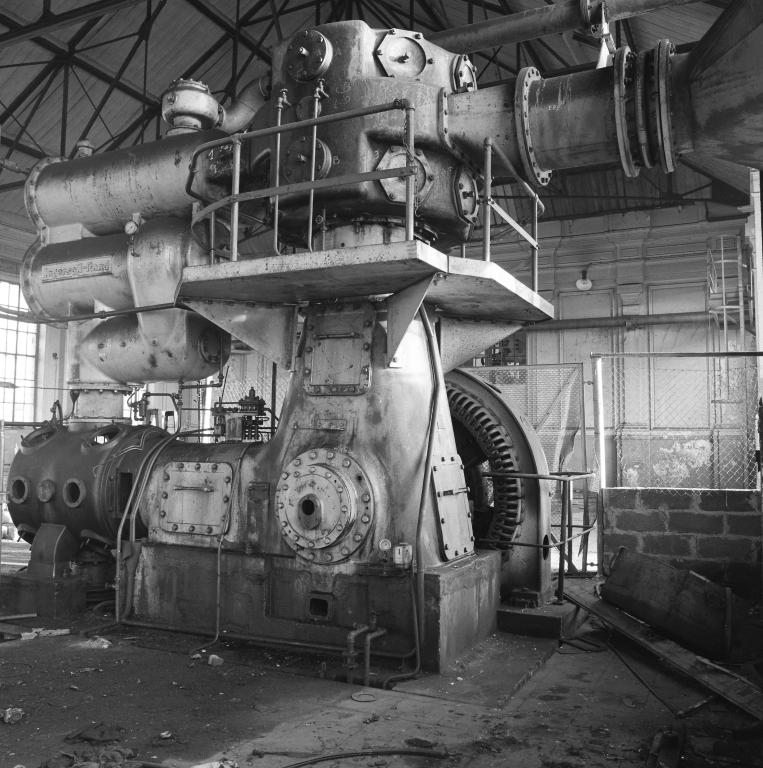

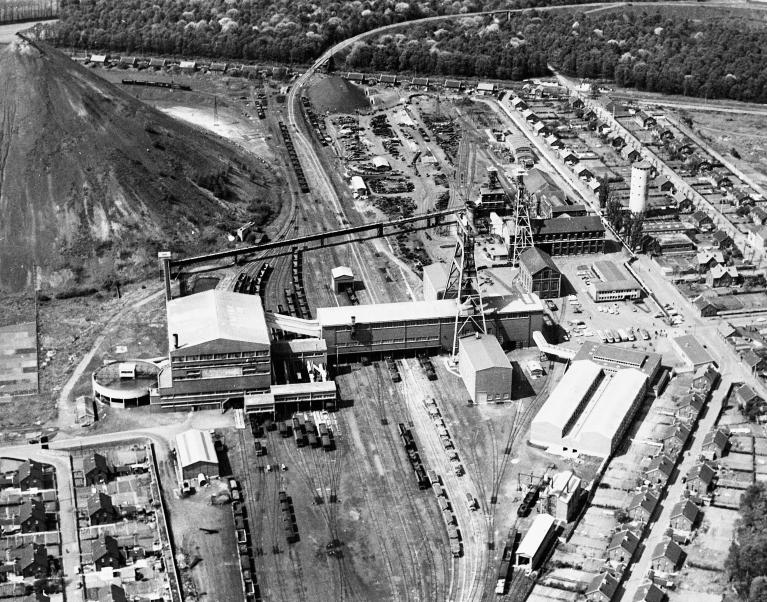

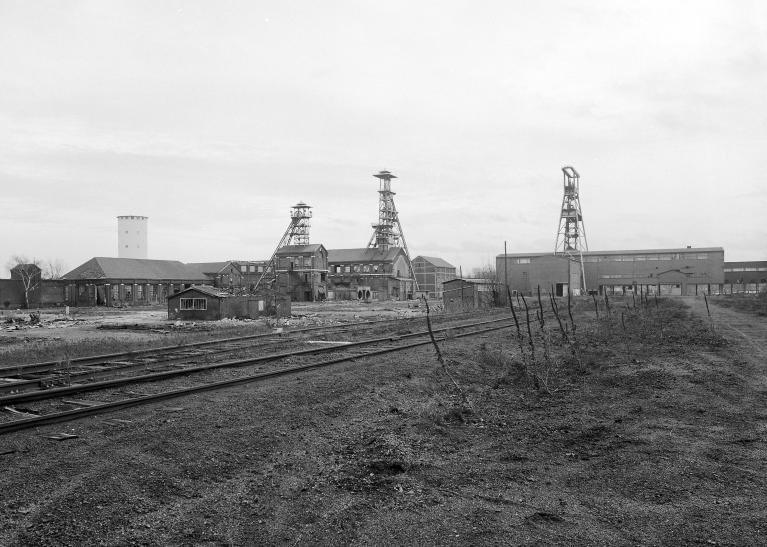

À la nationalisation, la fosse est intégrée au Groupe de Valenciennes. Elle est appelée, en raison de la qualité de son charbon, à devenir un important siège d'extraction. Un troisième puits est foncé en 1955. D'un diamètre de 6,65 m il est équipé d'un double compartiment de deux cages chacun. Surmonté d'un chevalement portique de 60 m de hauteur, il est doté de deux machines d'extraction de 4200 CV. Le puits n°1 est, dès lors, utilisé pour le service et le retour d'air ; celui du n°2 est dévolu au retour d'air. La puissance des compresseurs est portée de 3100 à 8000 CV. L'ensemble du carreau d'Arenberg est remanié. Le réseau de voies ferrées est reconstruit ainsi que bureaux, magasins, ateliers et bains-douches prévus pour un effectif de 4200 ouvriers. Un nouveau lavoir d'une capacité de 3000 t/j est mis en service. Le siège d'Arenberg assure alors la plus forte production du Groupe de Valenciennes. Il emploie, en 1964, près de 1500 personnes au fond et 200 en surface. En 1976 le lavoir est arrêté. La fosse fonctionne jusqu'en 1989 date à laquelle les puits sont remblayés. En 1992, le site est en grande partie protégé au titre des Monuments historiques. Claude Berry y tourne le film Germinal en 1994.

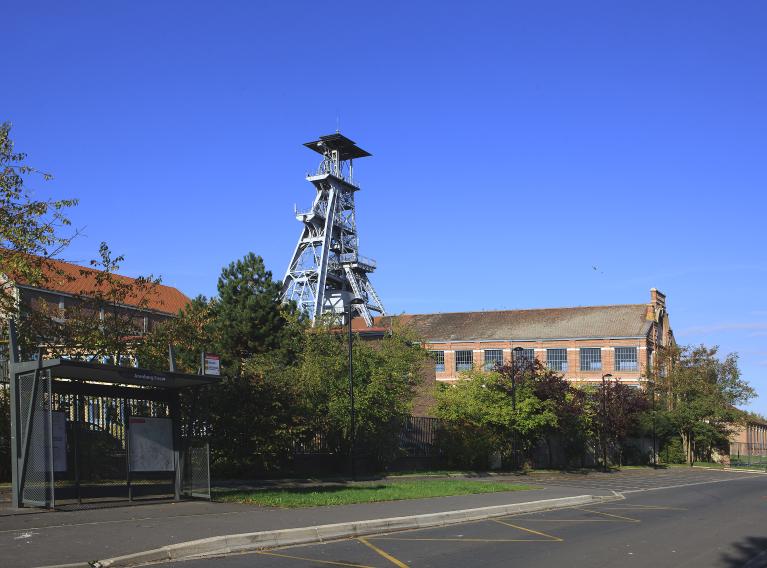

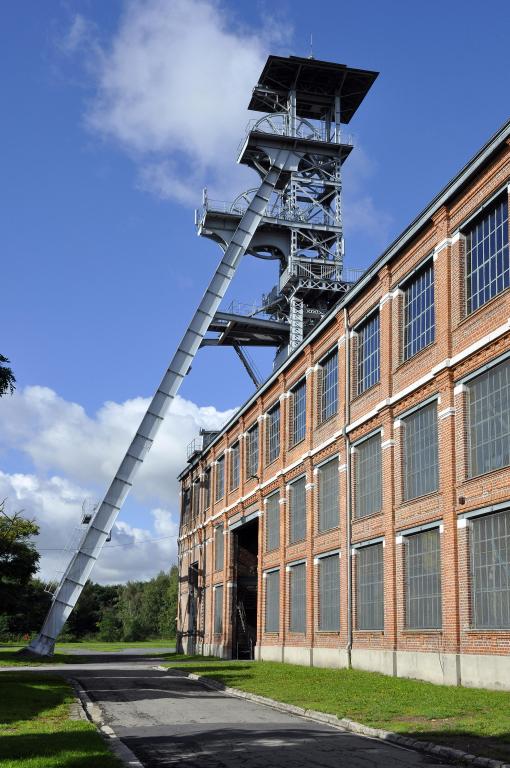

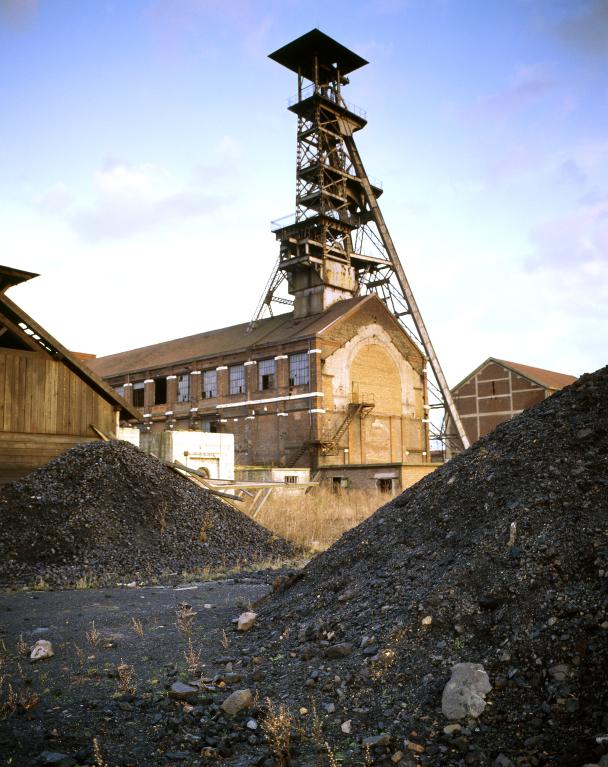

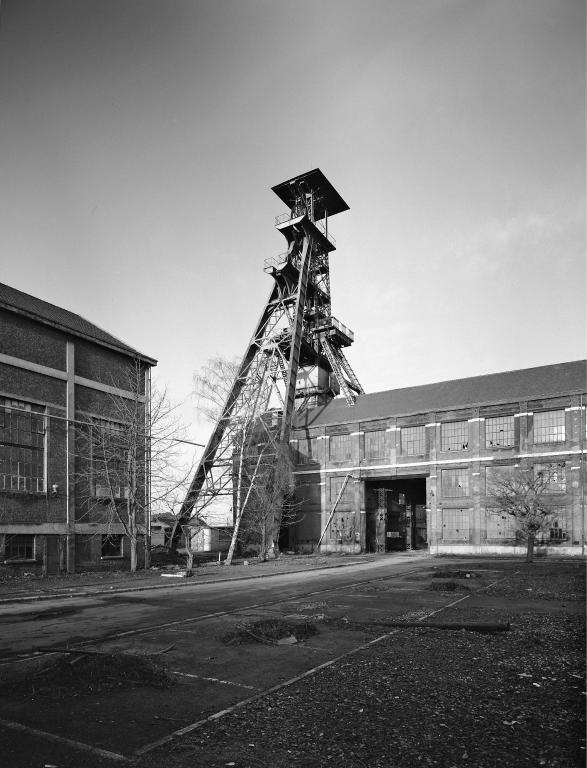

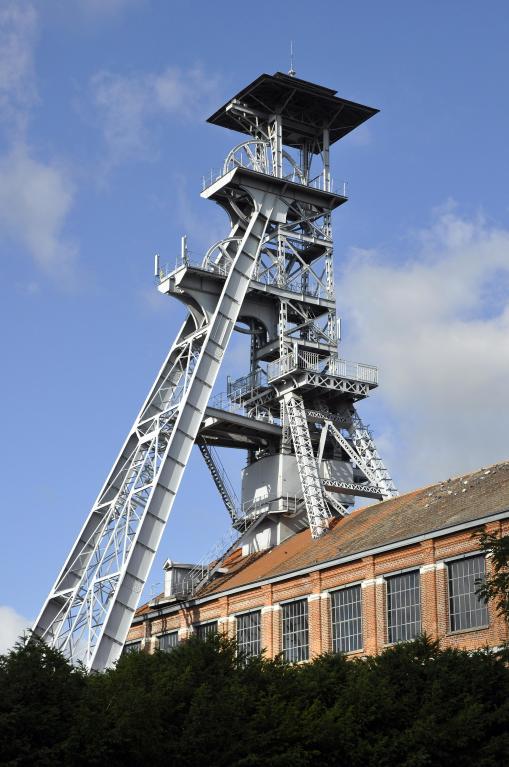

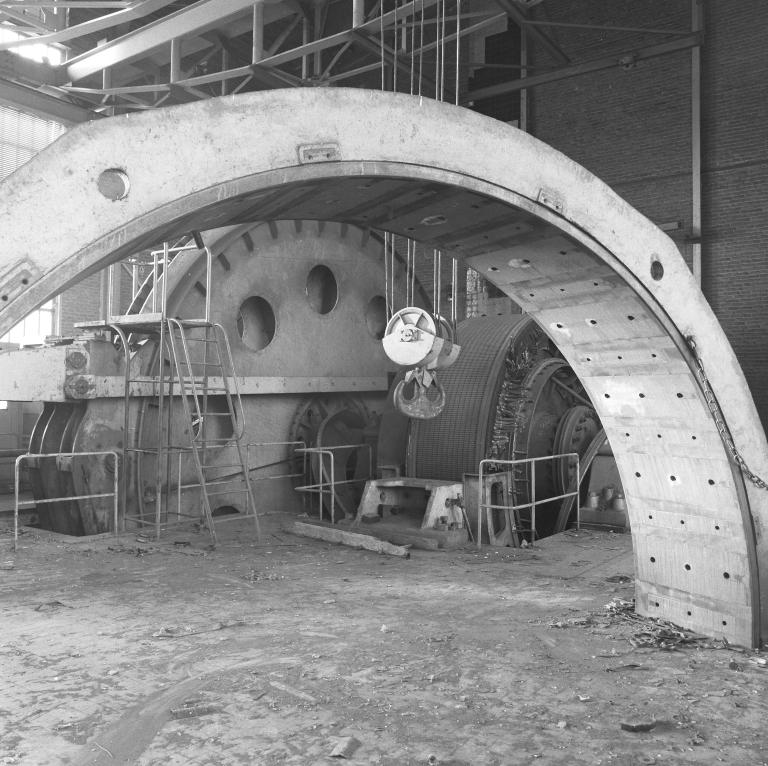

Le chevalement du puits n° 1 provient, pour sa partie ancienne, des forges et ateliers de construction P. Malissard Taza à Anzin et date de 1903. Sa machine d'extraction (J. Dubois et Cie, Anzin, 1899, à l'origine, puis Jeumont en 1937) a disparu.

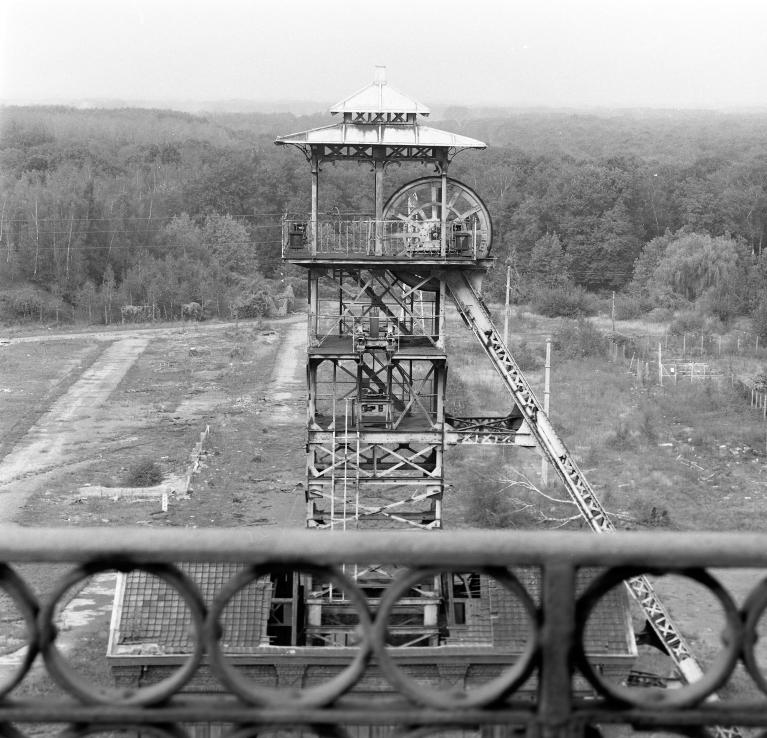

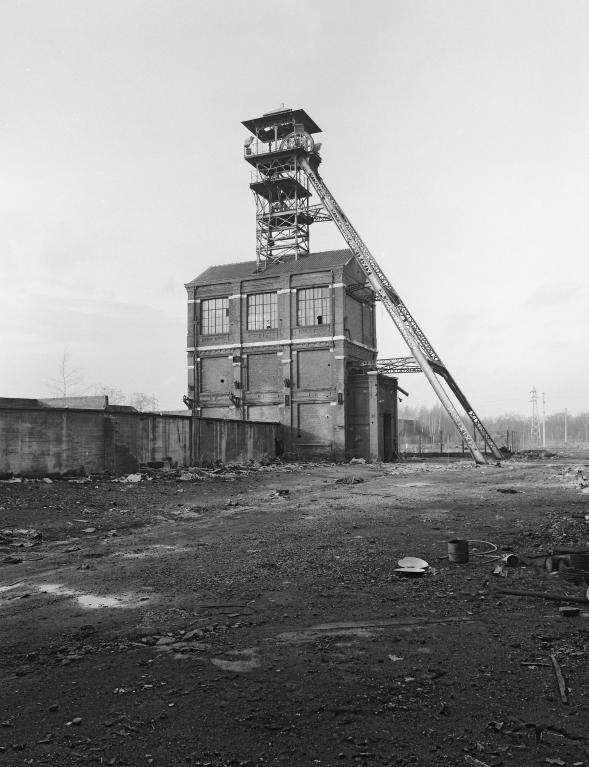

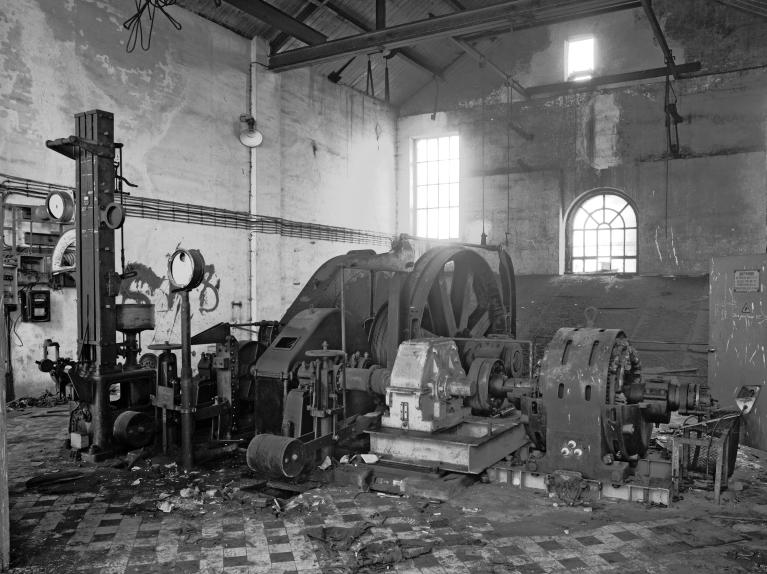

Le chevalement du puits n°2, daterait de 1920. La machine d'extraction, de 1936, à bobine à câble plat (?), a une puissance de 250 CV. Elle est issue des ateliers de la Société Alsacienne de Constructions Mécaniques (SACM).

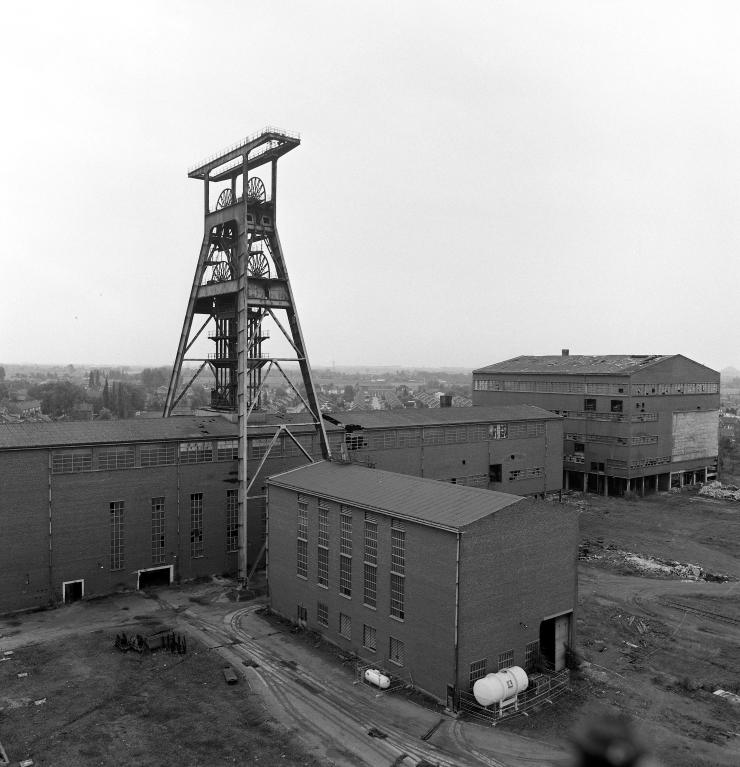

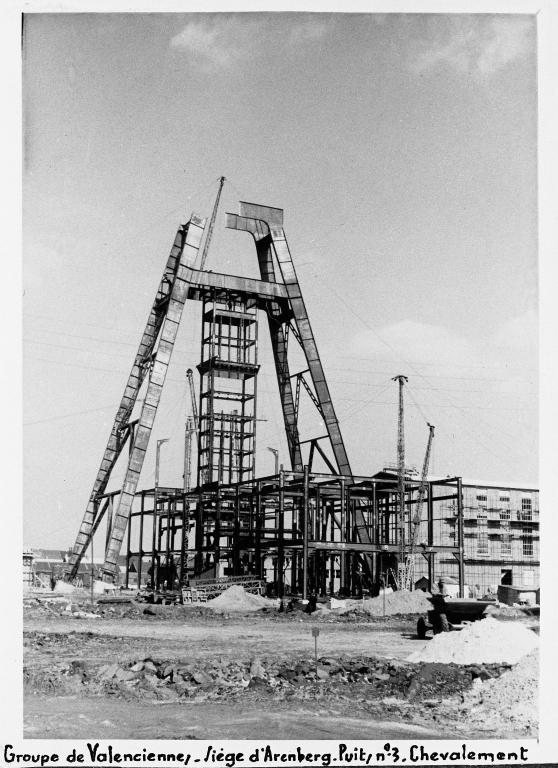

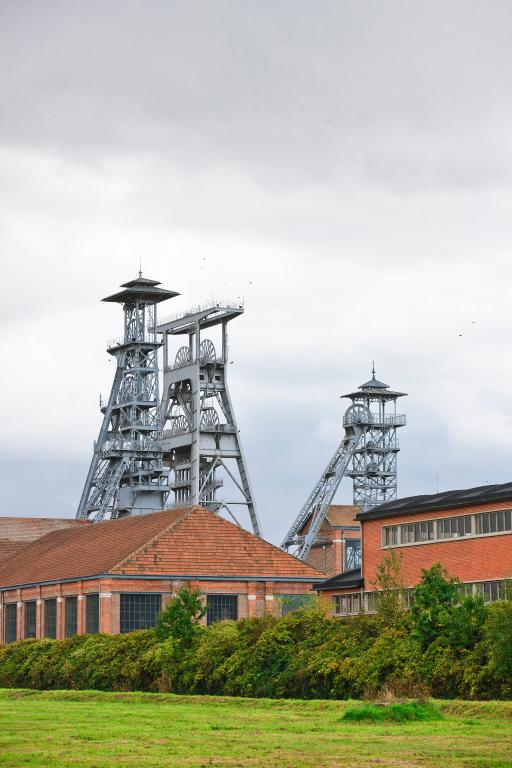

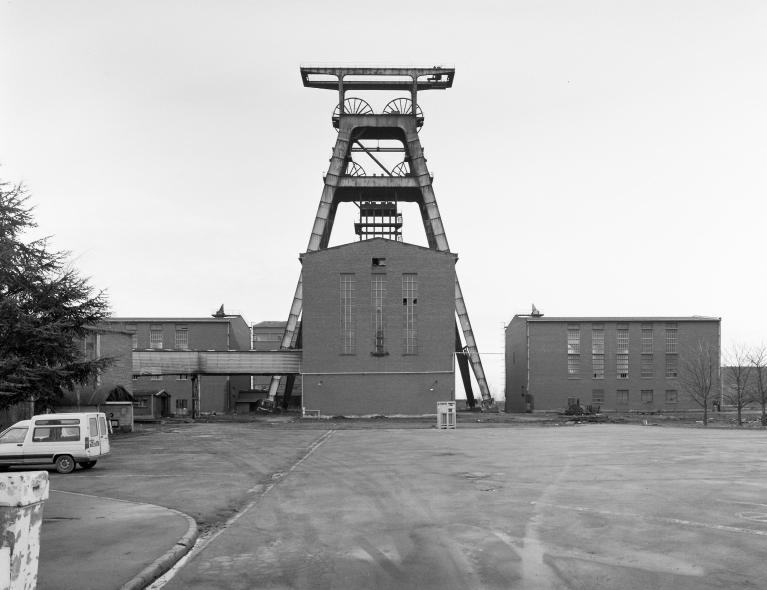

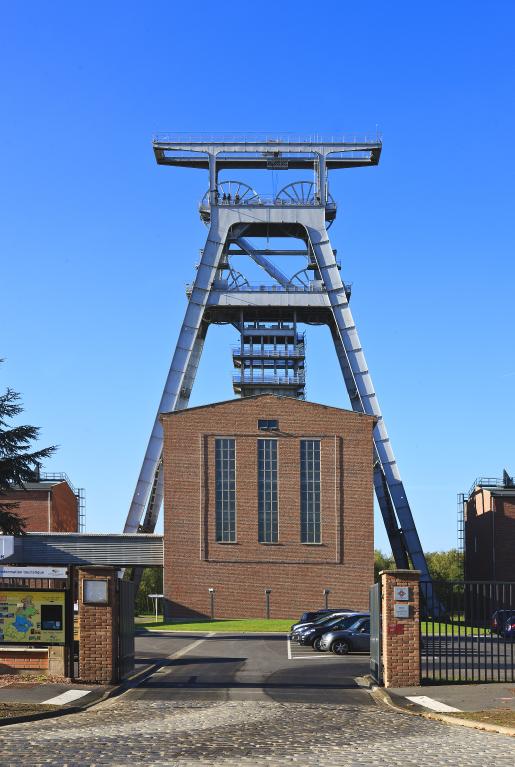

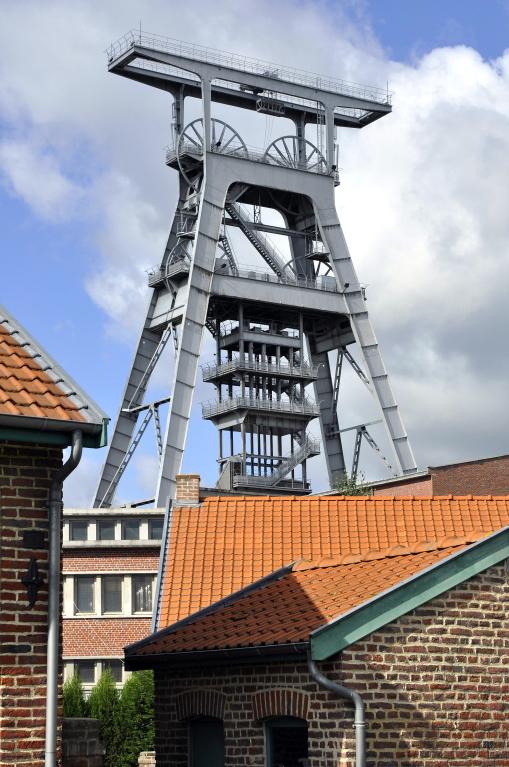

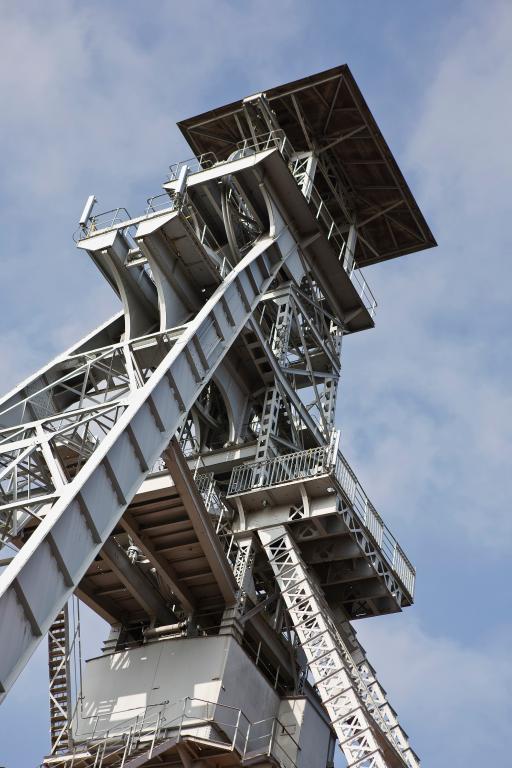

Le chevalement portique du puits n°3 date de 1961 et vient des Ets Venot

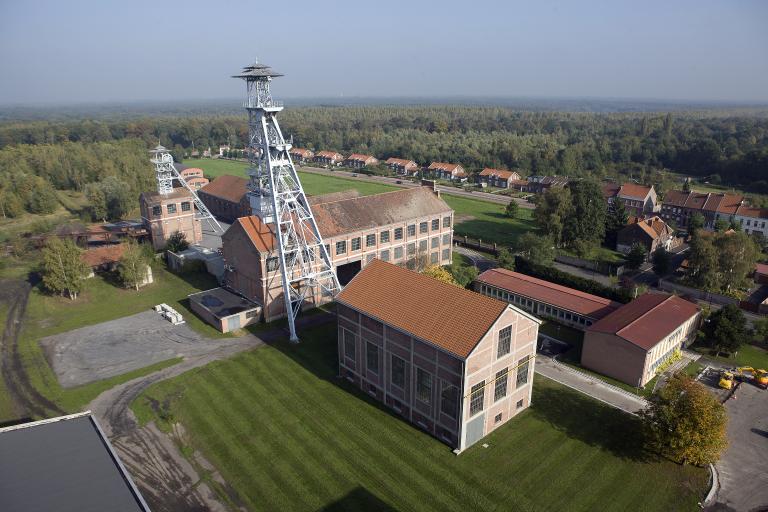

La fosse est entourée de trois cités dont les constructions s'échelonnent entre 1900 et 1960. Il s'agit de la cité d'Arenberg (la plus ancienne), la cité du Nouveau-Monde (construite vers 1920) et la cité de la Drève (la plus récente).
-
Période(s)
- Principale : 1er quart 20e siècle
- Principale : 2e quart 20e siècle
- Principale : 3e quart 20e siècle
-
Dates
- 1900, daté par source
- 1920, porte la date
- 1936, porte la date
- 1955, daté par source
- 1937, daté par source
- 1960, daté par source
- 1902, porte la date
- 1903, daté par source
- 1899, daté par source
-
Auteur(s)
-
Auteur :
Compagnie des mines d'AnzinCompagnie des mines d'AnzinCliquez pour effectuer une recherche sur cette personne.
-
Auteur :

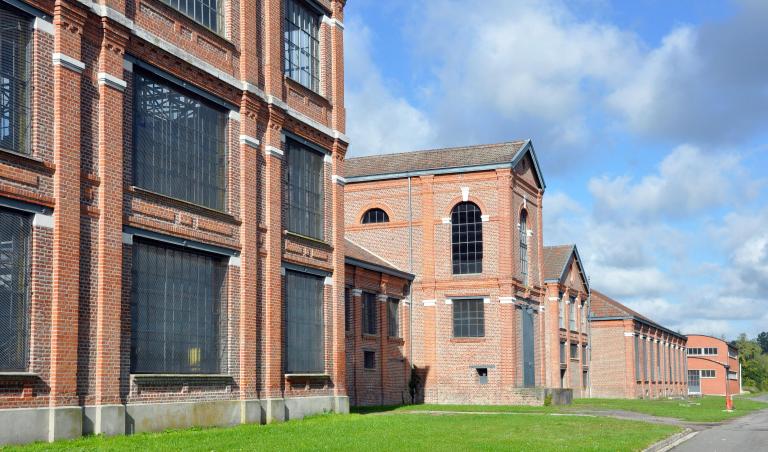

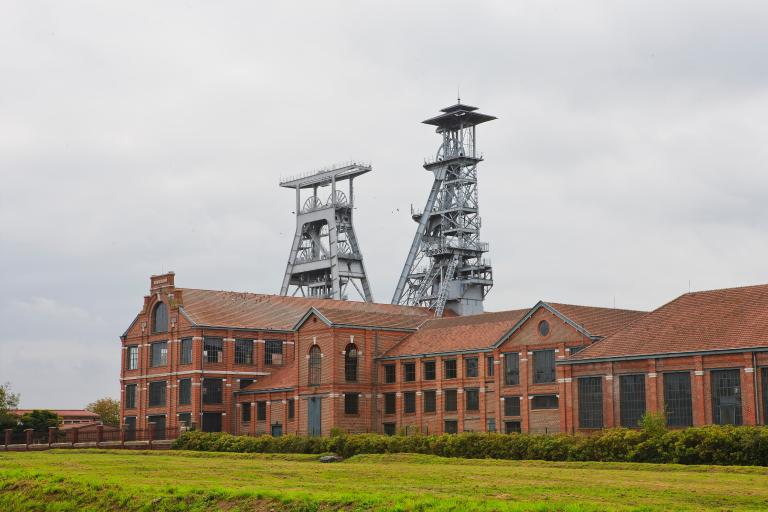

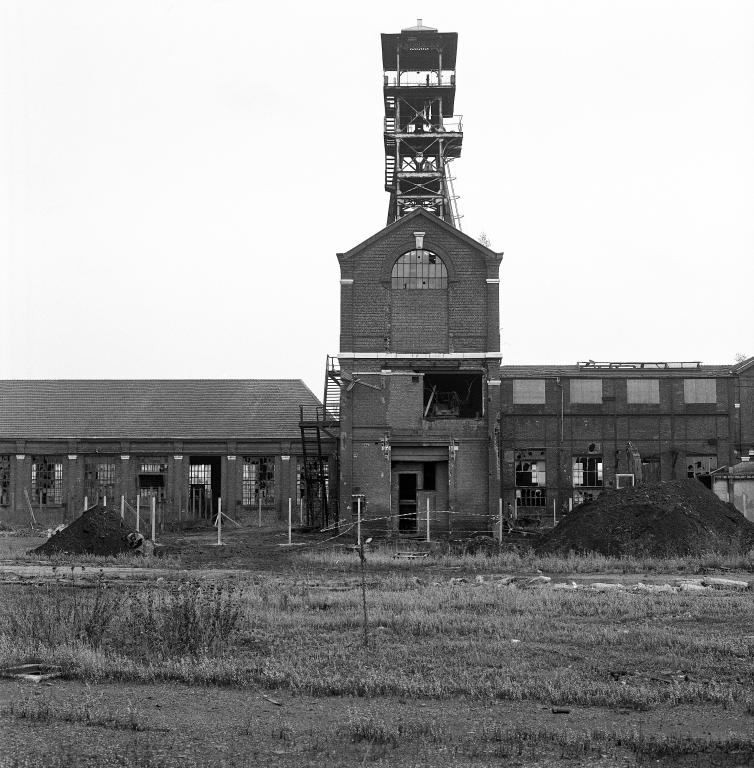

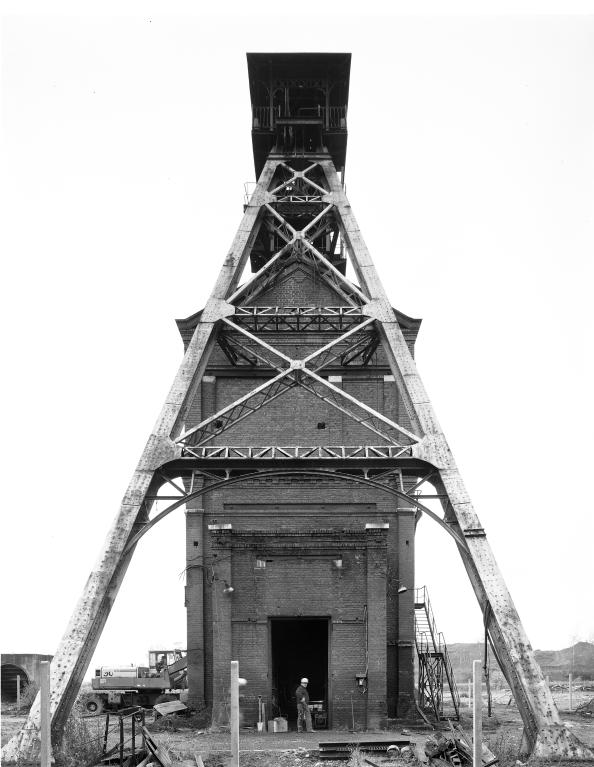

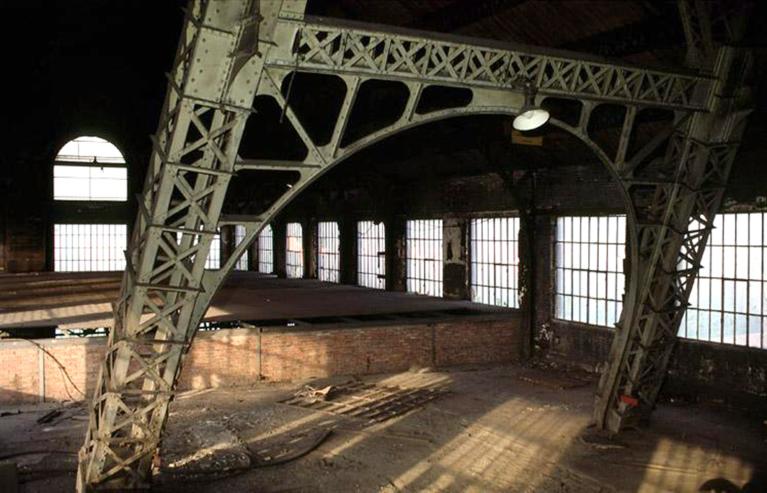

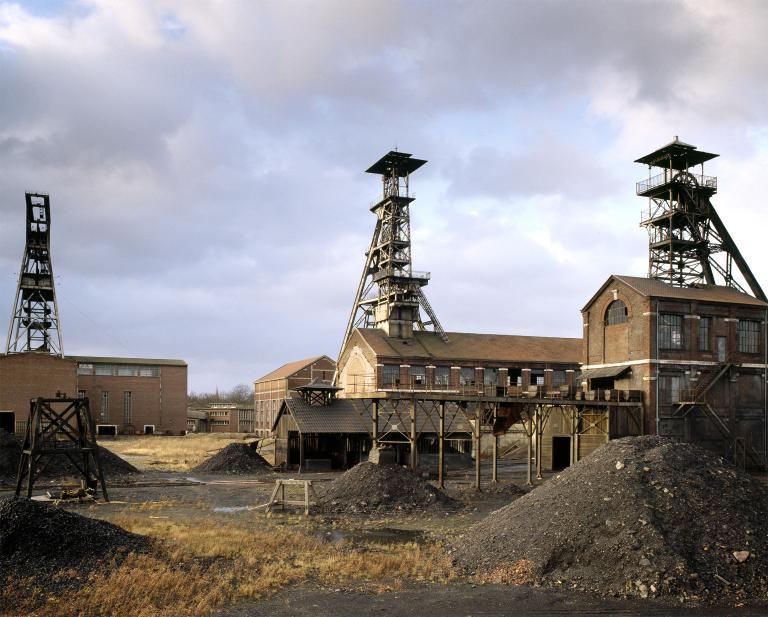

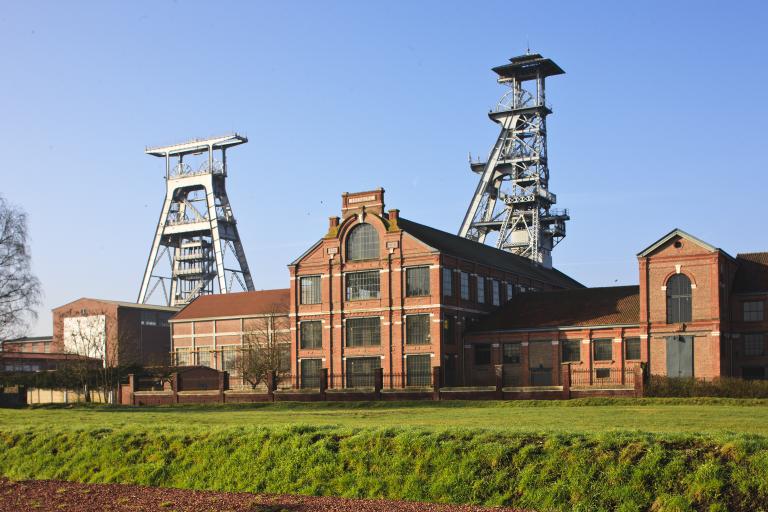

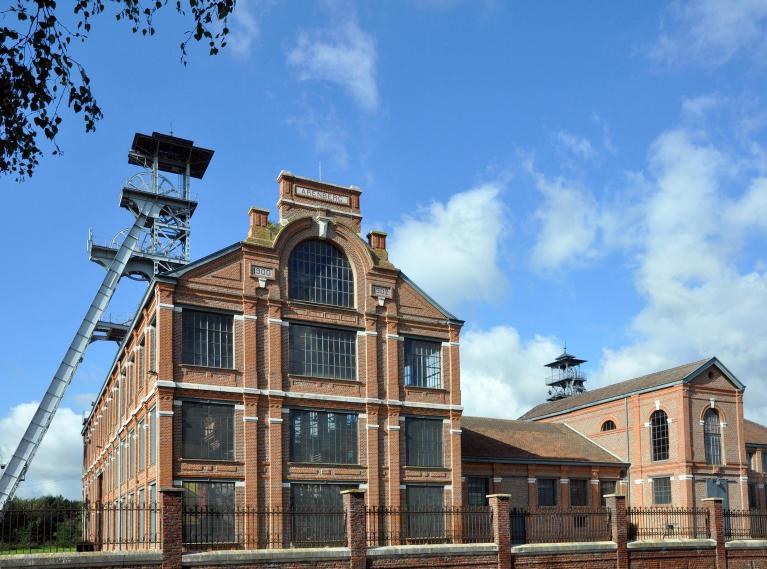

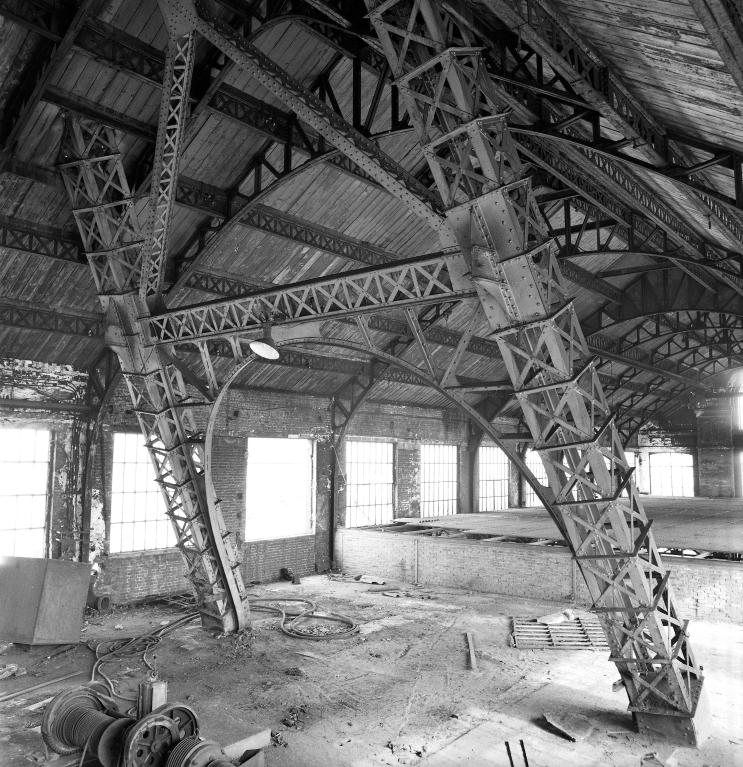

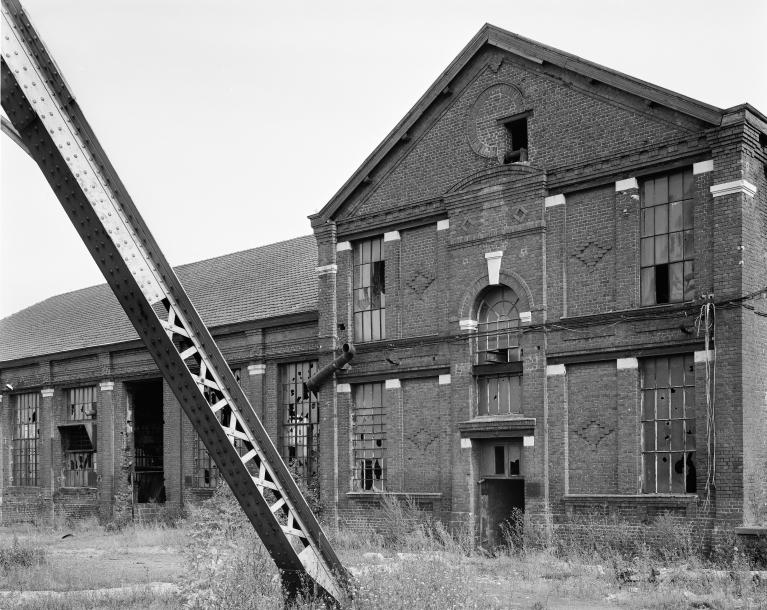

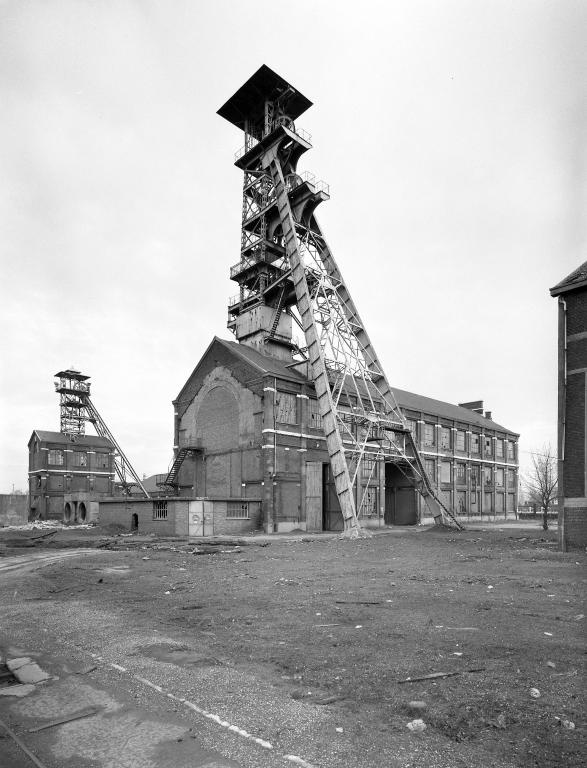

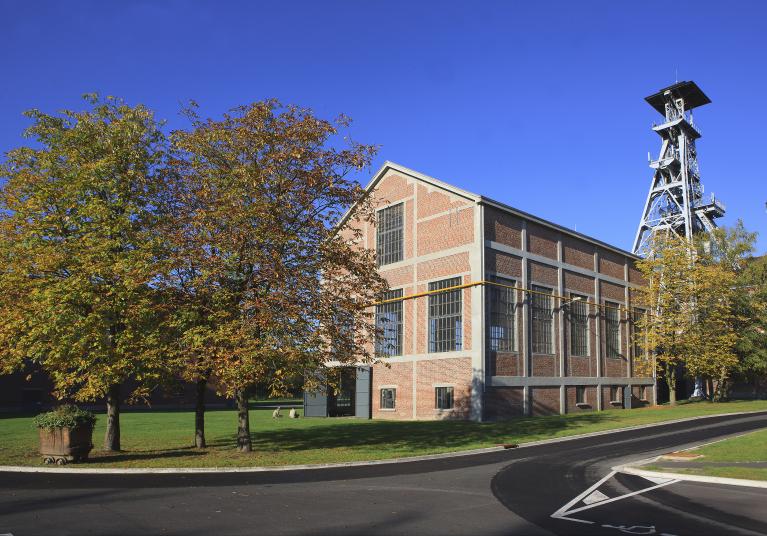

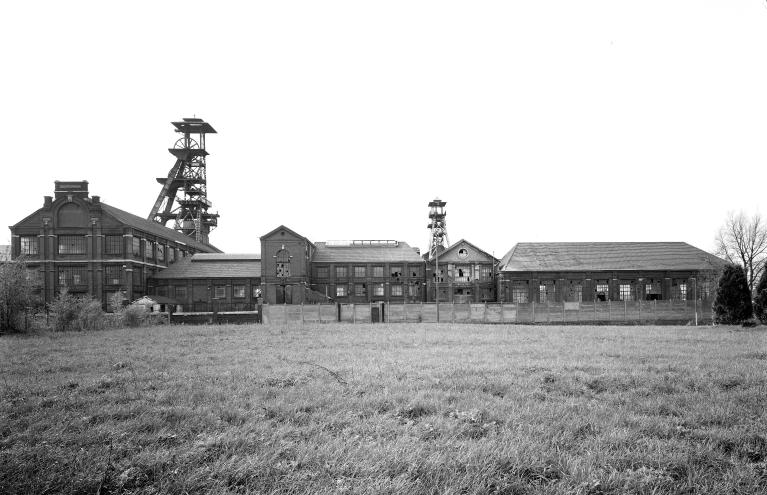

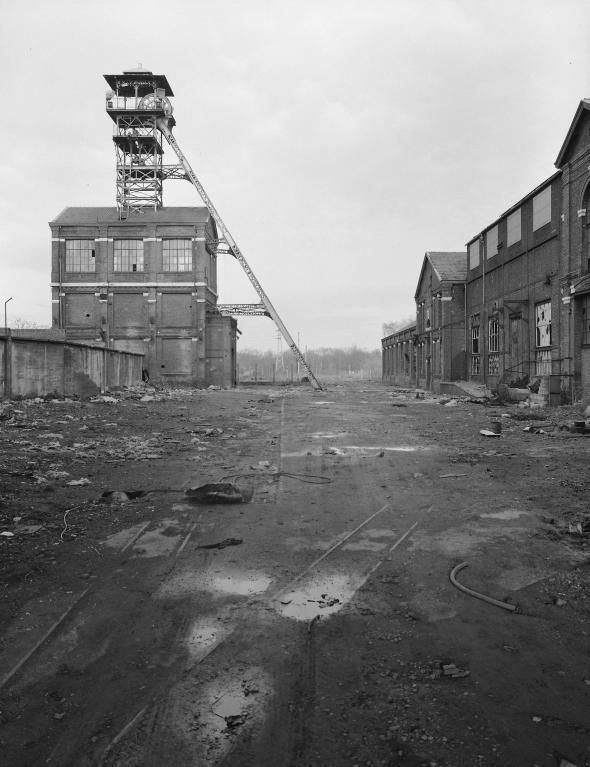

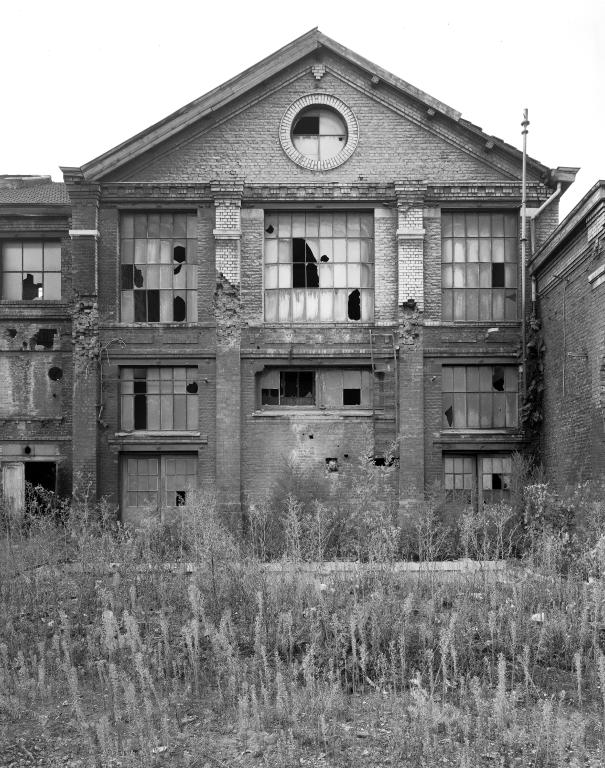

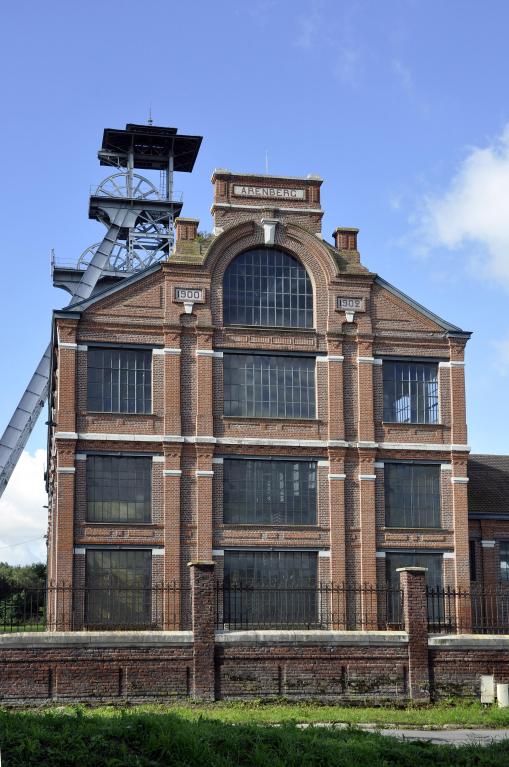

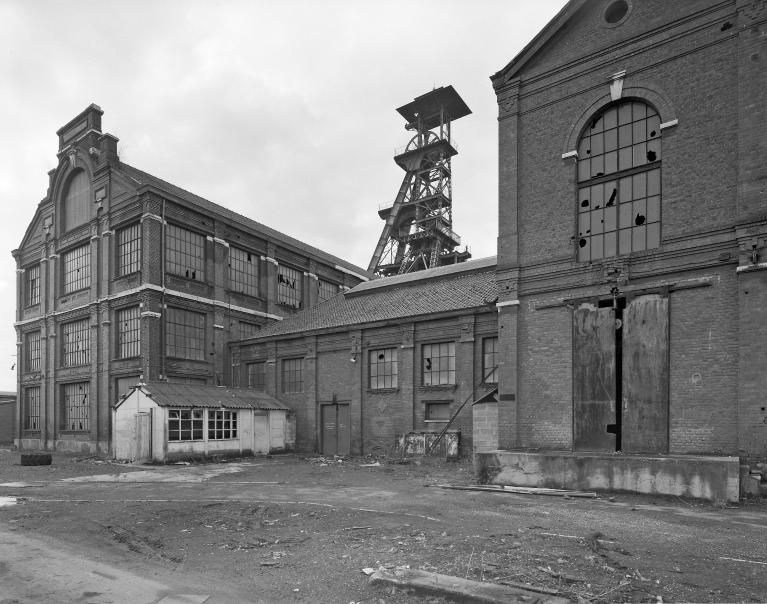

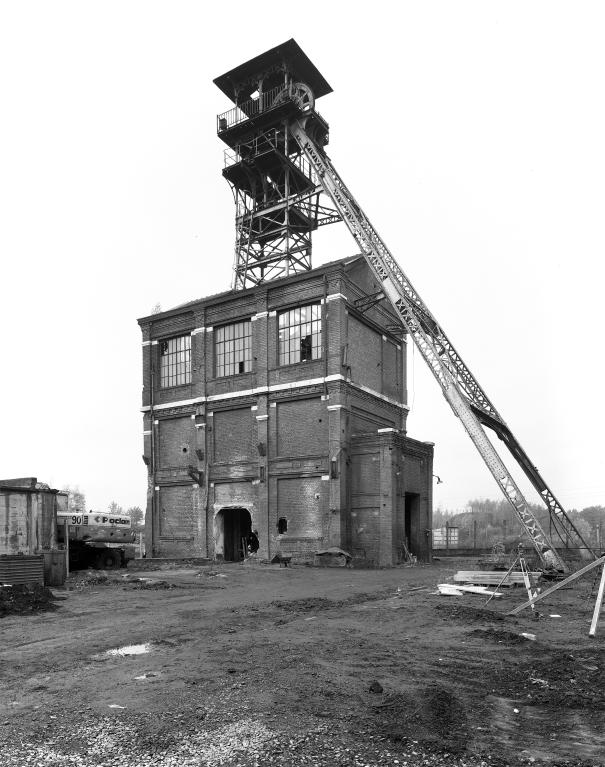

Les chevalements des puits 1 et 2 sont de type à avant carré porteur et bigue en treillis métallique. Les pieds de bigues ajoutés au chevalement, lors de la modification du puits n°1, sont en poutrelles à âme pleine, ainsi que le chevalement en portique du puits n°3. Les bâtiments sont en brique. Celui de la machine d'extraction du puits n°1 porte les dates de 1900 et 1903. Il présente de sobres élévations de baies disposées en travées scandées par des pilastres.
-
Murs
- brique béton armé
- métal
-
Toitstuile mécanique, matériau synthétique en couverture, béton en couverture
-
Étagessous-sol, 1 étage carré
-
Couvrements
- charpente métallique apparente
-
Couvertures
- verrière
- toit à longs pans croupe
- terrasse lanterneau
-
Statut de la propriétépropriété de la commune
-
Intérêt de l'œuvreà signaler
-
Protectionsinscrit MH partiellement, 1992/05/06
classé MH partiellement, 1992/11/02
classé MH, 2010/02/22
-
Précisions sur la protection
1992/05/06 : inscrit MH partiellement ; 1992/11/02 : classé MH partiellement ; 2010/02/22 : classé MH.
à signaler :
chevalement portique ; chevalement métallique en poutrelles à âme pleine ; chevalement à avant-carré porteur et bigue ; chevalement métallique en poutrelles à treillis ; machine d'extraction à poulie Koëpe ; machine d'extraction à bobine à câble plat
-
Référence MH
- (c) Région Hauts-de-France - Inventaire général
- (c) Centre historique minier
- (c) Centre historique minier
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Centre historique minier
- (c) Région Hauts-de-France - Inventaire général
- (c) Centre historique minier
- (c) Région Hauts-de-France - Inventaire général
- (c) Centre historique minier
- (c) Région Hauts-de-France - Inventaire général
- (c) Phot’R – Altimage
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
Documents d'archives
-
Centre historique minier Lewarde

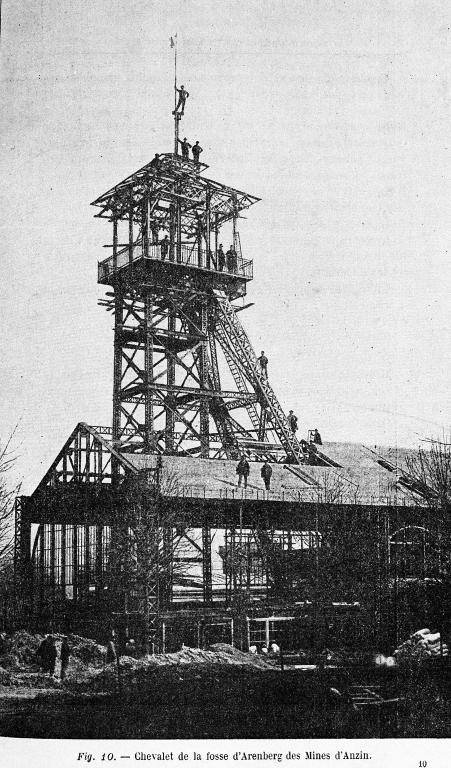

Construction du chevalement n°1, vers 1900 (Centre Historique Minier, 3622).
Bibliographie
-
Centre historique minier Lewarde
Exposition universelle internationale de 1900 à Paris. Rapports du jury international, Groupe XI. Mines et métallurgie. Troisième partie. Classe 63 (Tome III). Paris : Imprimerie nationale/CNAM, 1904.
-
INVENTAIRE GENERAL. NORD - PAS-DE-CALAIS. Le Bassin minier. 2, Entre Scarpe et Escaut : Nord. Textes : Odile Canneva-Tétu, Jean-Marc Gasperi, Anne Lefèbvre ; photographies : Samuel Dhôte, Olivier Marlard. [Lille] : Association C. Dieudonné, 1995 (coll. Itinéraires du patrimoine, n° 89).
Documents figurés
-
Centre historique minier Lewarde

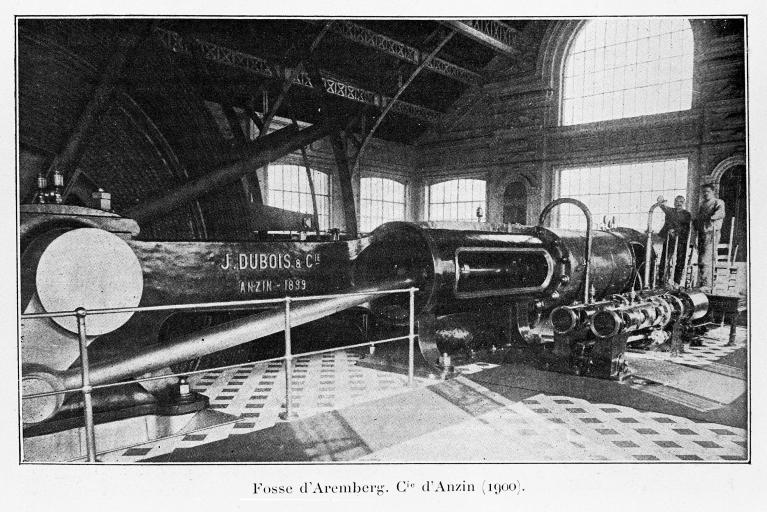

Machine d'extraction du puits n°1, vers 1900 (Centre Historique Minier, 5434).
-
