- enquête thématique régionale, Les ouvrages fortifiés de la Première Guerre mondiale
Casemate à mitrailleuse 4
Œuvre étudiée
Auteur
Copyright
- (c) Région Hauts-de-France - Inventaire général
Dossier non géolocalisé
Localisation
-
Aire d'étude et canton
Métropole européenne de Lille - Annoeullin
-
Commune
Le Maisnil
-
Cadastre
2014
0A
178
-
Lieu-dit
Bas-Maisnil
-
Précisions
;
;
-
Dénominationscasemate
-
Précision dénominationcasemate à mitrailleuse
-
Appellations4, blockhaus
Cet édifice allemand était situé à 800 m des lignes britanniques. Il porte, au dessus de l'entrée ouest, l’inscription 1917. Celle date correspond à la construction de l'édifice ou à des travaux réparation et/ou d'extension. Il apparaît en effet très clairement qu'un corps de bâtiment lui a été adjoint à l'est tandis que le gros-œuvre montre, par endroits, des signes de reprises. Par ailleurs c'est en 1917 que les allemands renforcent leur première position par une deuxième ligne armée de casemates à mitrailleuse aussi est-il plausible que la destination de l'abri ait changé à cette date.
-
Période(s)
- Principale : 1er quart 20e siècle

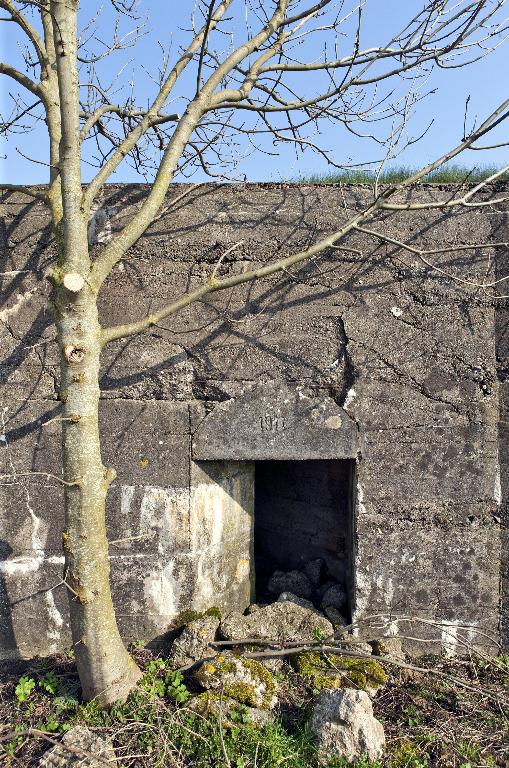

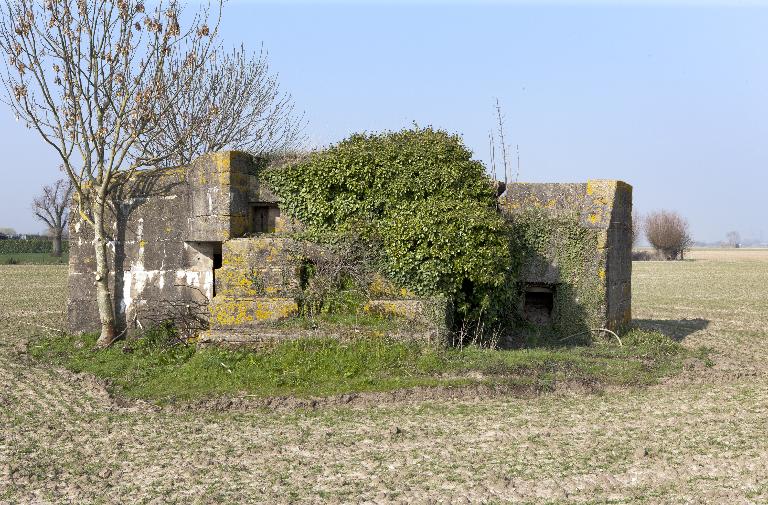

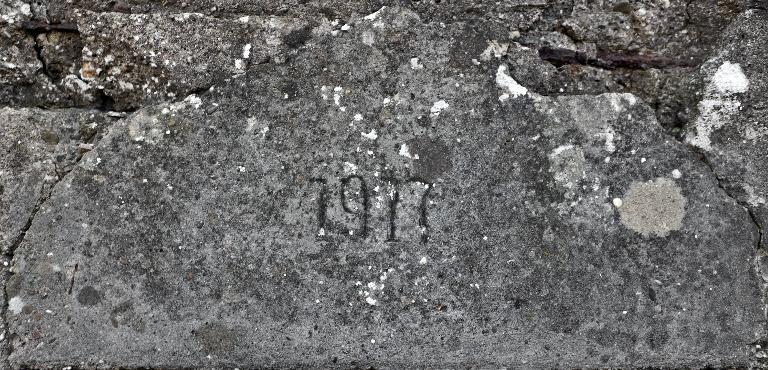

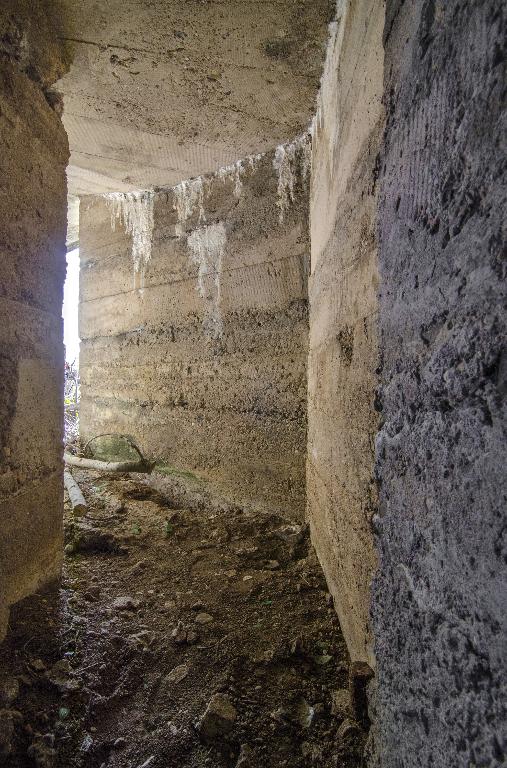

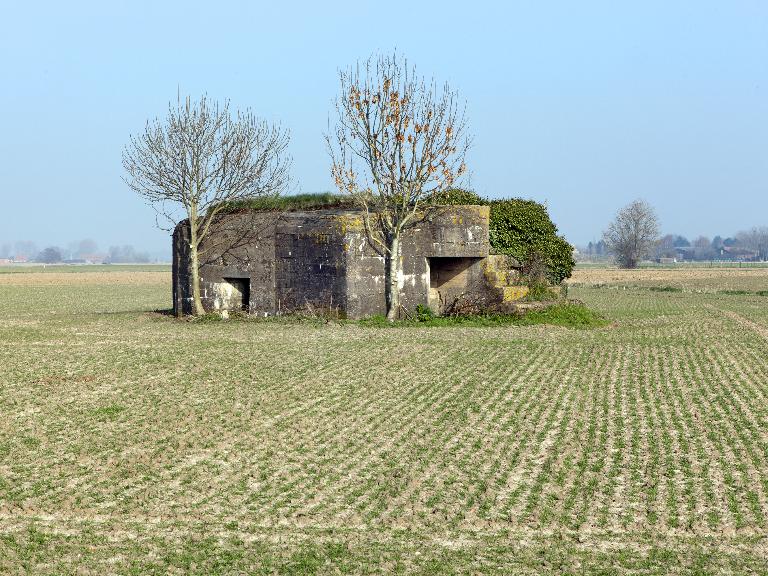

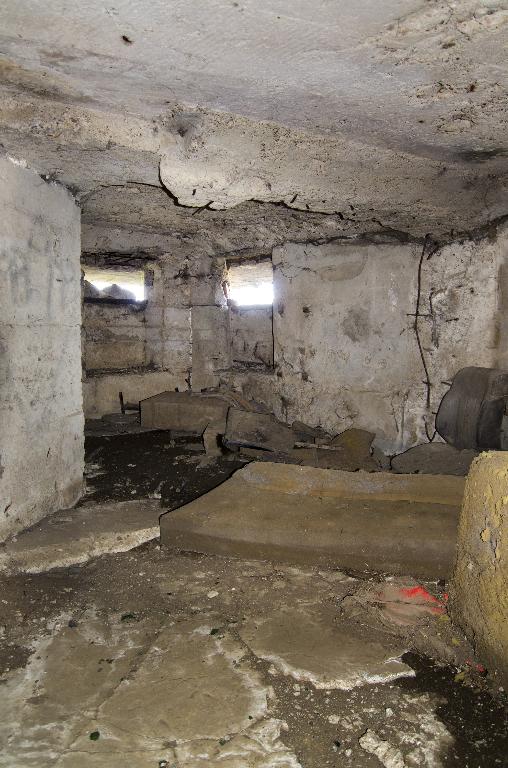

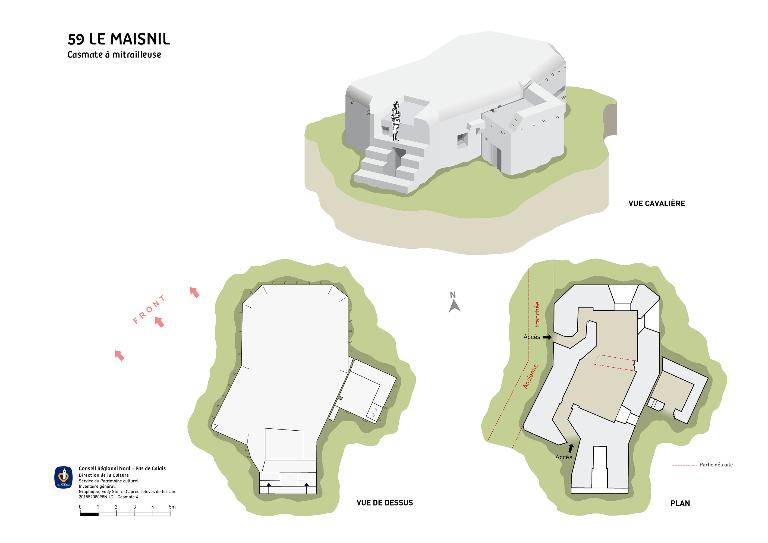

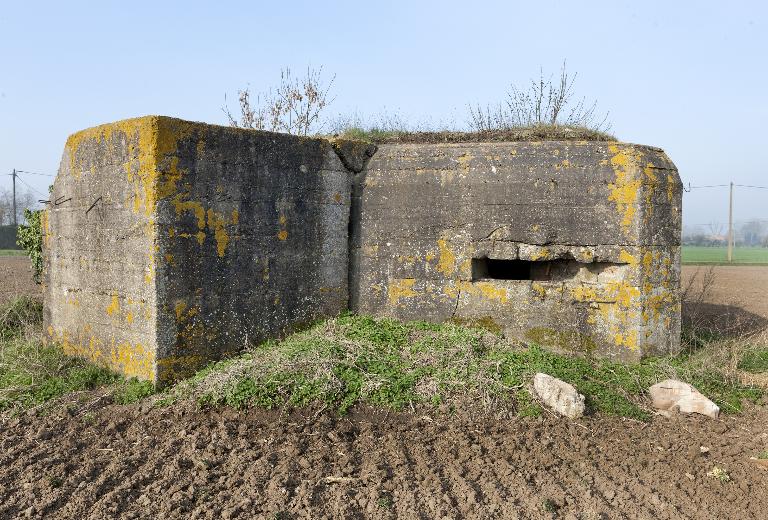

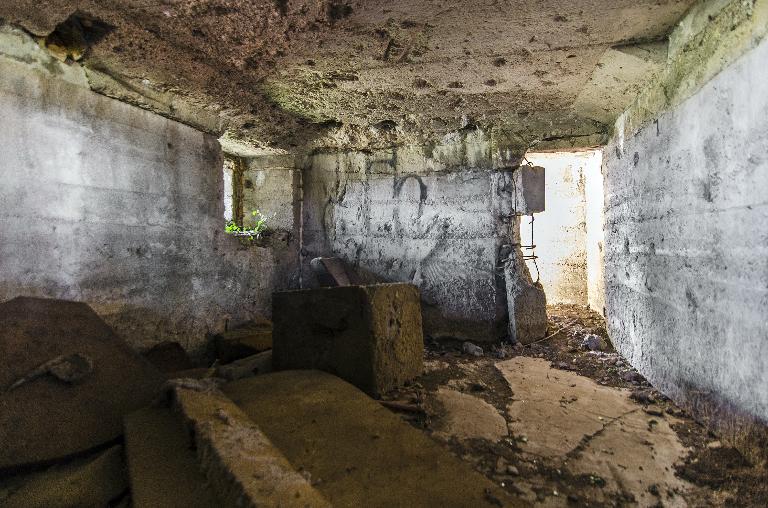

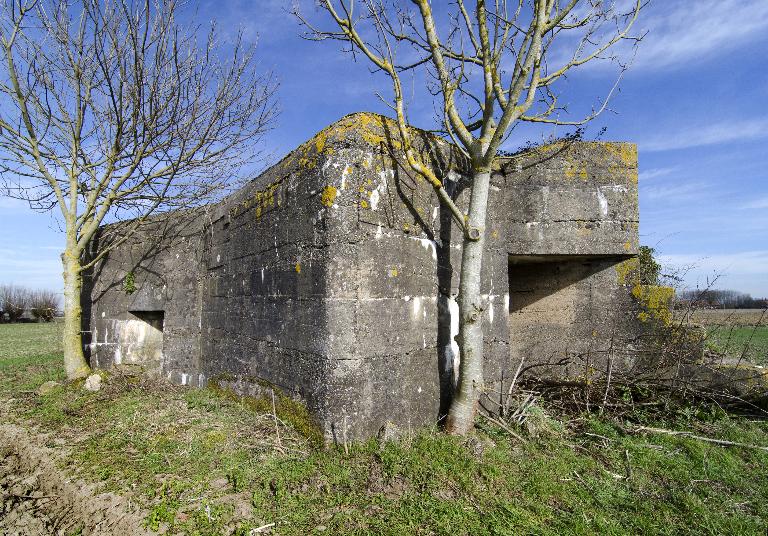

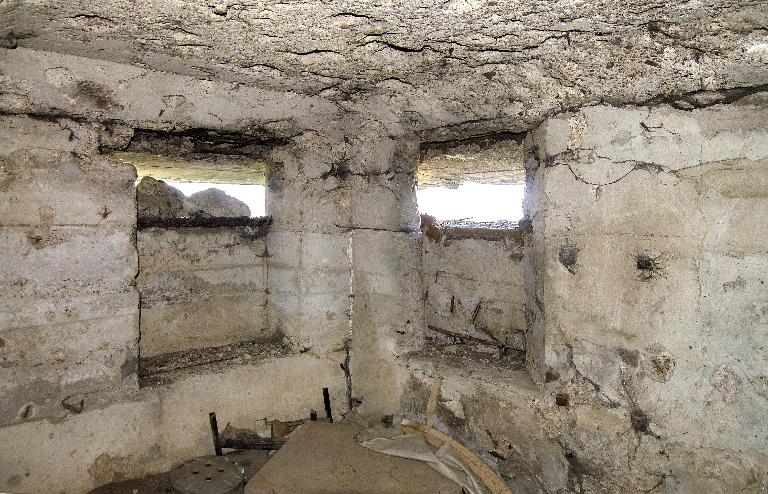

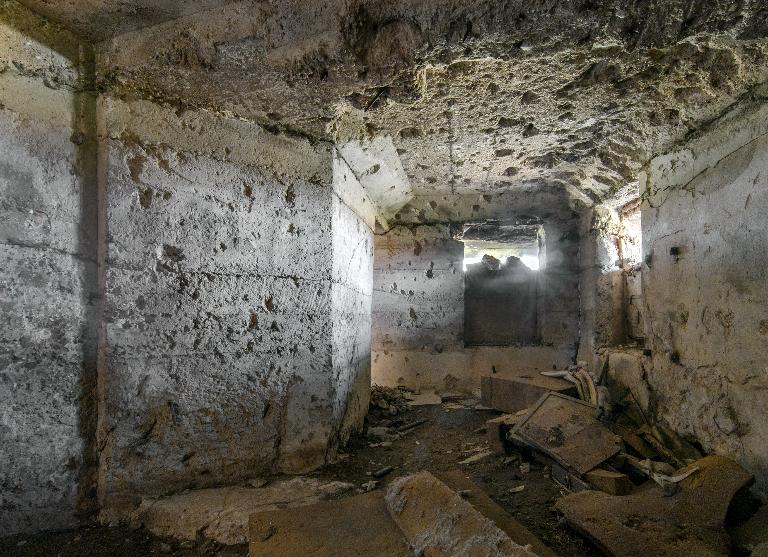

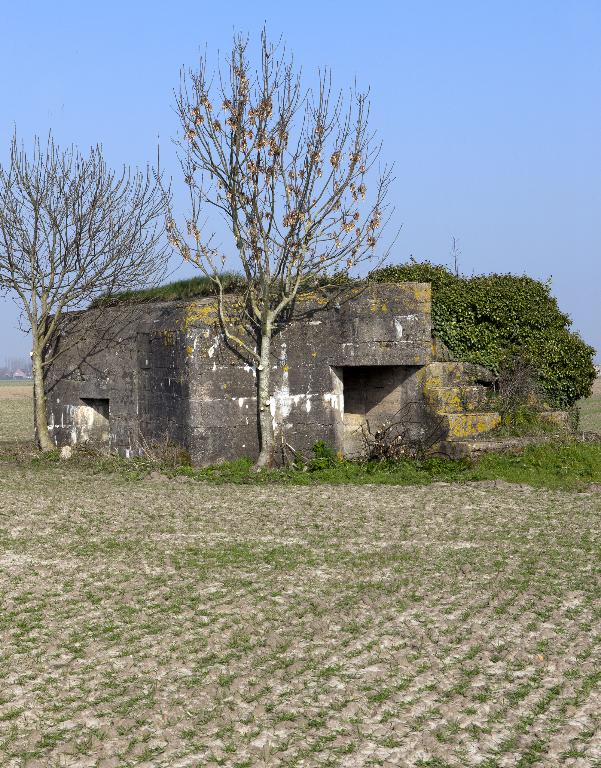

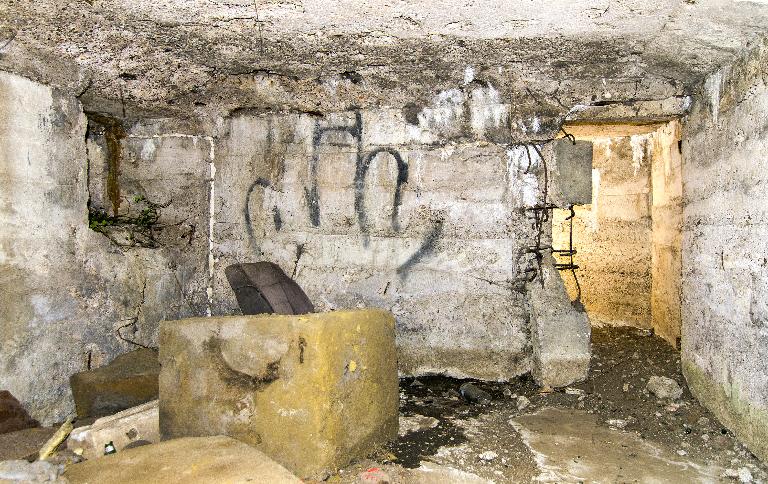

Le plan de cette casemate à mitrailleuse, complexe et atypique, semble avoir été dicté par une tranchée dont elle épousait le profil et avec laquelle elle communiquait par deux entrées en chicane, au sud et à l'ouest. L'entrée ouest est surmonté d'un chronogramme (1917) réalisé au stylet dans le béton frais. De là, un couloir débouche sur une pièce dissymétrique d'environ 6m sur 3 qu'un mur de refend, aujourd'hui disparu, scindait en deux parties inégales. Trois embrasures de tir percent les 120 cm du mur pour couvrir les abords nord et est de l’abri. La troisième assure l'entrée du magasin à munitions, au sud-est.

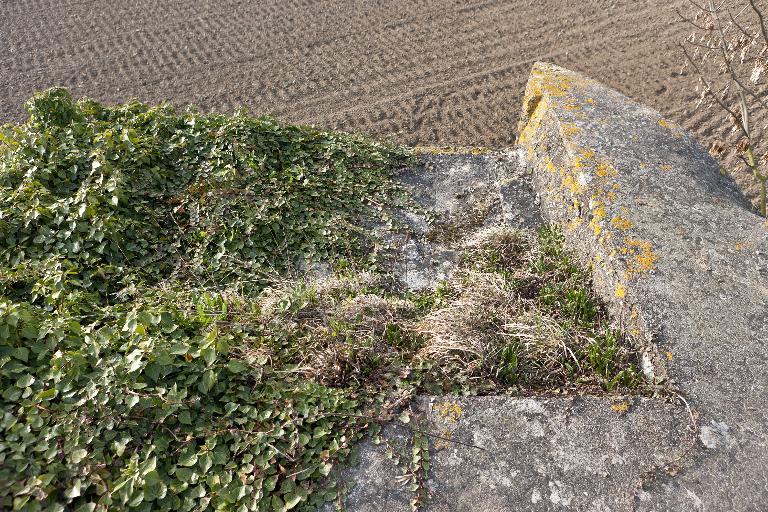

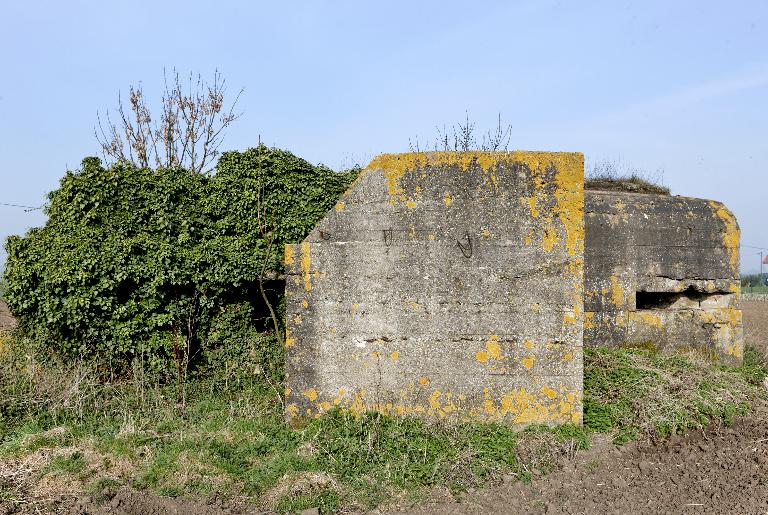

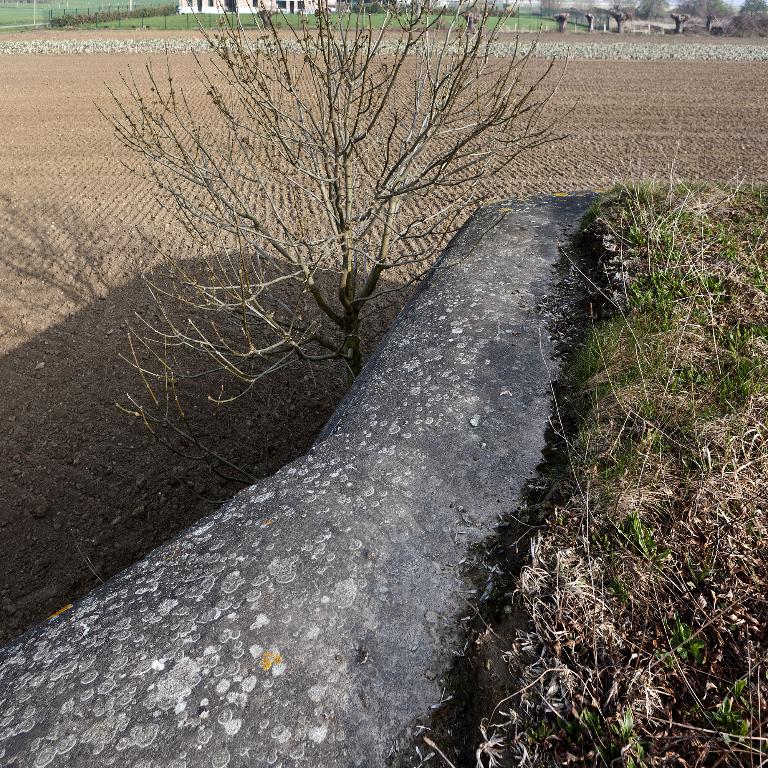

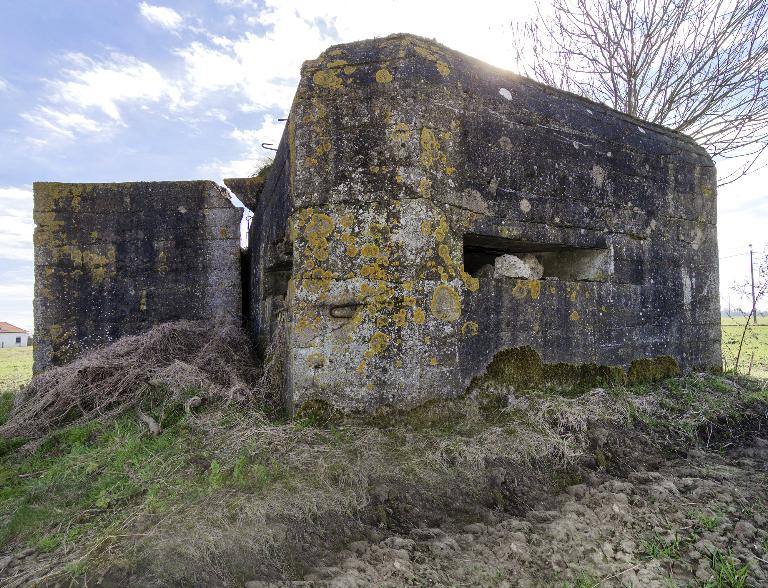

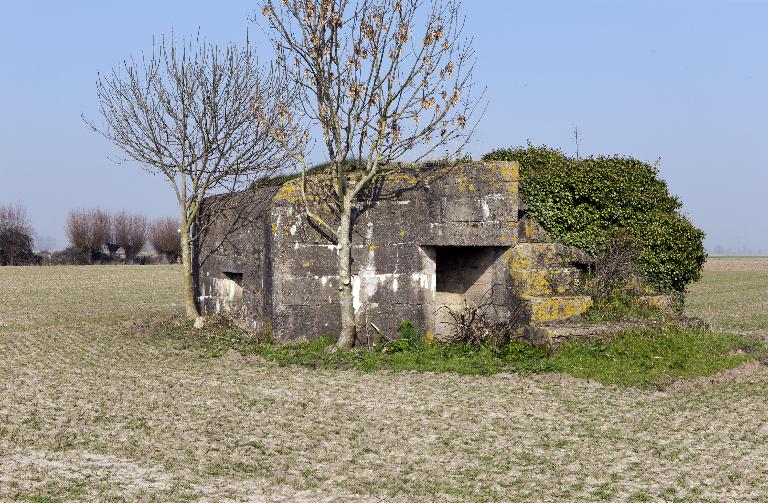

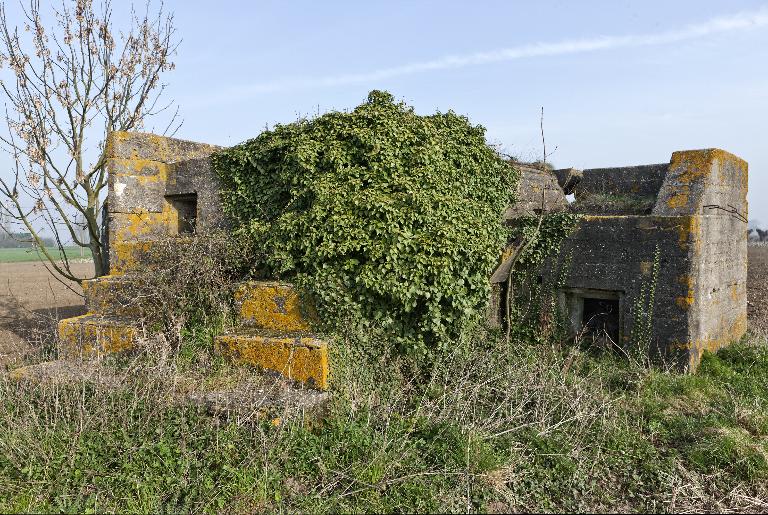

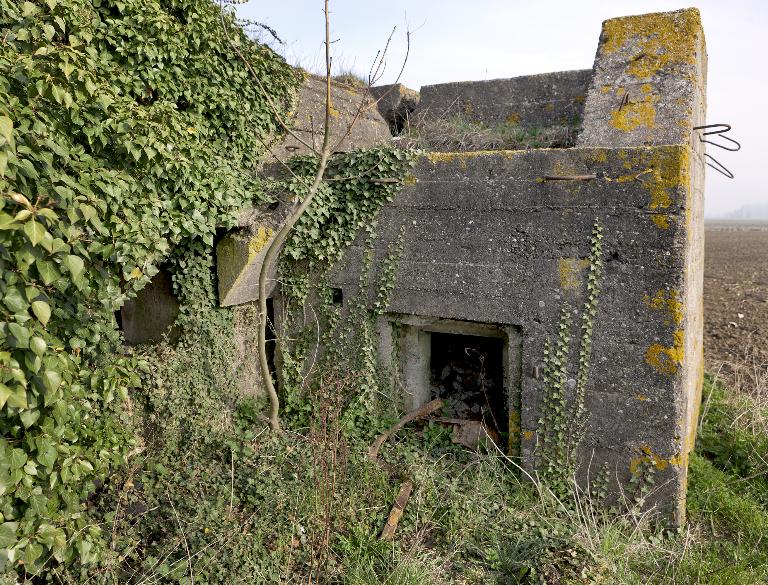

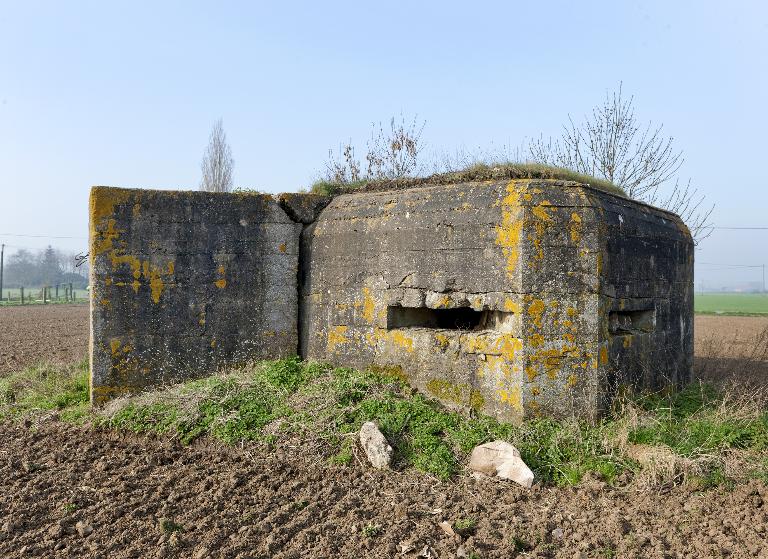

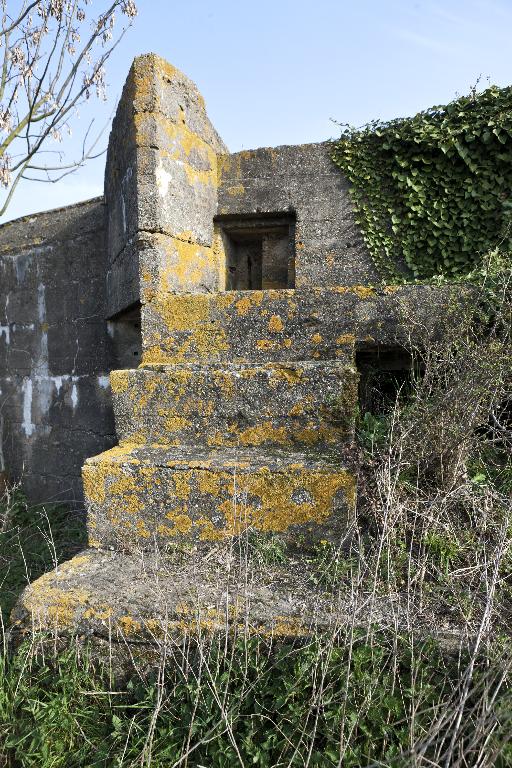

Sur le côté sud de l'édifice, une volée de 4 marches de 3 mètres de large, donne accès à une banquette de tir dotée, sur le coté, d'un magasin à munitions et, sur le dessus, d'un encaissement pour l'affût de la mitrailleuse. Les deuxième et troisième marches sont creusées en leur milieu libérant un logement pour l'escamotage rapide de la mitrailleuse en cas de bombardement. Sur l'élévation est, le magasin à munitions, vraisemblablement accolé à l’édifice principal, s'en est aujourd'hui désolidarisé. Il ne dispose que d'une seule ouverture. Le magasin est surmonté d'une terrasse avec parapet. A environ 2m du sol, et sur le pourtour de l'abri et du le magasin à munitions, une trentaine de fers à béton, dépassant de la maçonnerie, forment autant de crochets qui devaient permettre la fixation d'un filet de camouflage.
-
Murs
- béton béton armé
-
Toitsbéton en couverture
-
Étagesen rez-de-chaussée
-
Couvertures
- terrasse
-
Escaliers
- escalier de distribution extérieur
-
Typologiesentrée en chicane ; resserre à mitrailleuse ; cuve à mitrailleuse
-
État de conservationdésaffecté, vestiges
-
Techniques
-
Statut de la propriétépropriété privée
-
Intérêt de l'œuvrevestiges de guerre
- (c) Imperial War Museum, London, United-Kingdom
- (c) Région Hauts-de-France - Inventaire général
- (c) IGN
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Commune de Tourcoing
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
- (c) Région Hauts-de-France - Inventaire général
Documents figurés
-

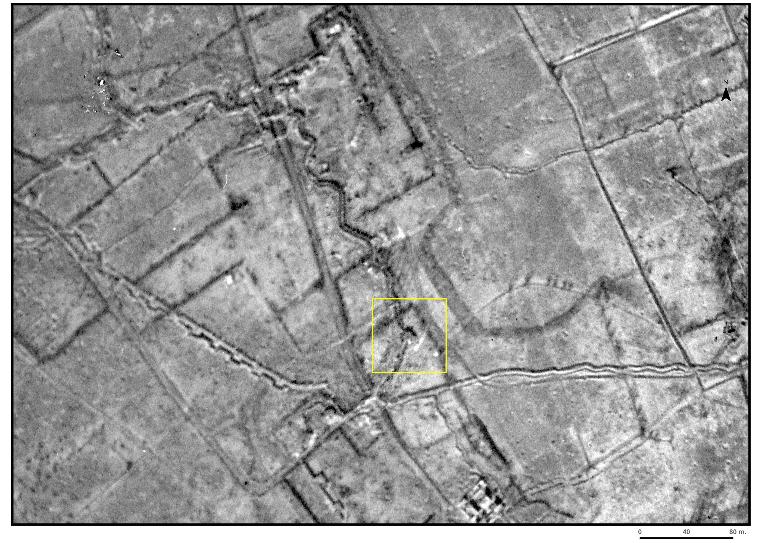

Photographie aérienne du 06/09/1918 (Imperial War Museum, Londres ; 3304).
